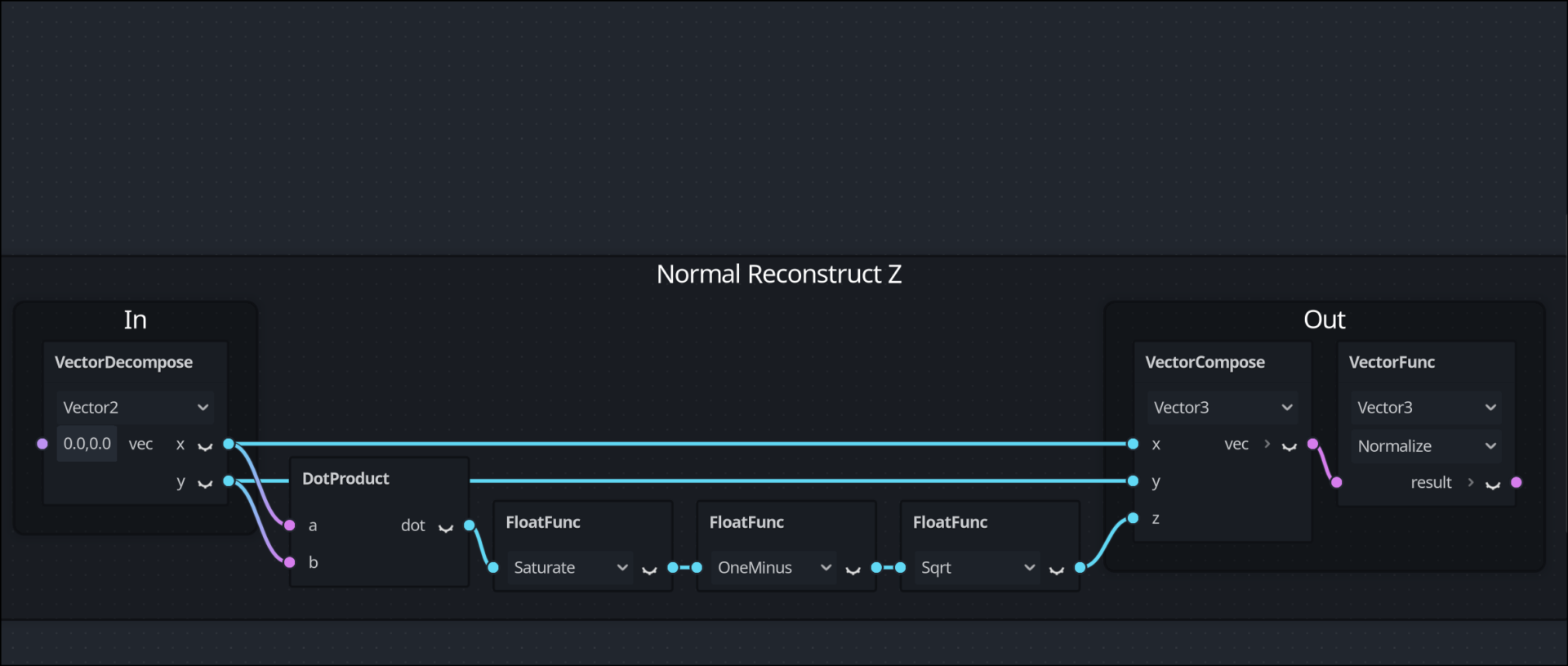

Normal Reconstruct – Z

This is not a shader, it’s simply an algorithm that allows adjusting the Z-coordinate based on XY.

Shader code

shader_type spatial;
render_mode blend_mix, depth_draw_opaque, cull_back, diffuse_lambert, specular_schlick_ggx;

void fragment() {
    // Задание нормали в XY, Z будет рассчитана
    vec2 normalXY = vec2(0.0, 0.0); // TODO: Подставить входную нормаль

    // Извлечение компонентов
    float normalX = normalXY.x;
    float normalY = normalXY.y;

    // Рассчет квадрата длины XY-вектора (dot product)
    float lengthSquaredXY = dot(vec3(normalX), vec3(normalY));

    // Ограничение значения от 0 до 1
    float clampedLength = clamp(lengthSquaredXY, 0.0, 1.0);

    // Вычисление Z-компоненты нормали (Pythagorean theorem)
    float normalZ = sqrt(1.0 - clampedLength);

    // Сборка 3D-вектора нормали
    vec3 normal = vec3(normalX, normalY, normalZ);

    // Нормализация вектора нормали
    vec3 finalNormal = normalize(normal);

    // Назначение результата в NORMAL_MAP
    NORMAL_MAP = finalNormal;
}
