Circular Plane

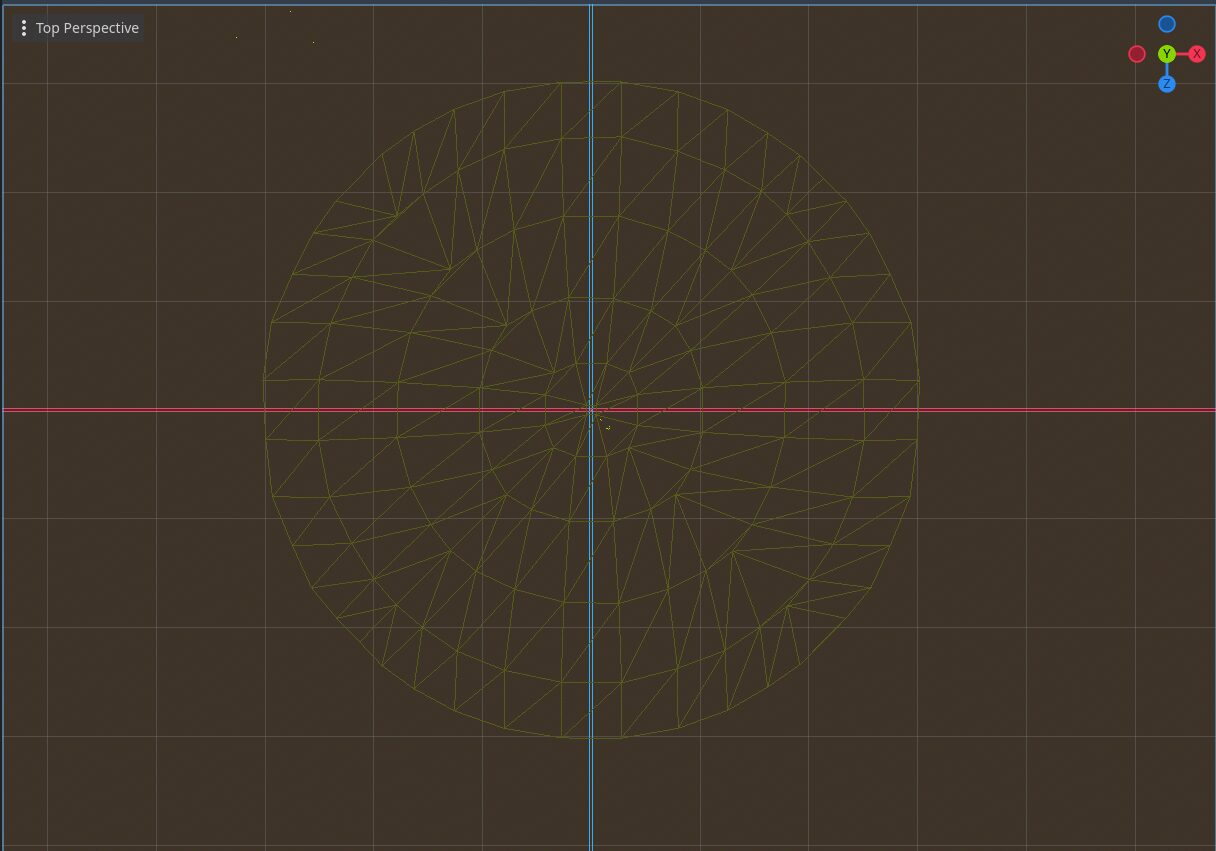

This shader makes a circular plane, from a plane mesh.

Instructions:

1) make a PlaneMesh

2) set the size of the PlaneMesh to 1×1

3) subdivide it

4) the orientation of the mesh must be “Face Y”

5) just add the material shader.

PD: My intention was to create something like a terrain, so the shader have a noise texture and two colors to paint it, and add some Y vertex distortion at the same time.

Shader code

shader_type spatial;

uniform float radius : hint_range(0.1, 15.0); //radio máximo del círculo
uniform float power : hint_range(-1.0, 1.0) = -0.999; //controla el espaciado entre anillos
uniform int num_rings : hint_range(1, 5) = 5; //número de anillos concéntricos (Dejar en 5)
uniform float circularity : hint_range(0.0, 1.0) = 1.0; //controla la transición hacia la circularidad

varying vec2 real_uv; //para texturizar como si fuese un decal
varying vec2 circular_pos;
varying float circularity_factor;

uniform sampler2D random: filter_nearest,repeat_enable;
uniform vec3 colorTop : source_color = vec3(0.0);
uniform vec3 colorBot : source_color = vec3(0.0);
uniform float deep : hint_range(-1.0, 10.0, 0.01) = 0.45; //blend entre los colores

void vertex() {
	// Coordenadas UV normalizadas, centradas en (0,0)
	vec2 uv = (VERTEX.xz + vec2(0.5)) * 2.0 - vec2(1.0);

	//calculamos la distancia cuadrada para hacer un ajuste suave hacia los bordes
	float grid_distance = max(abs(uv.x), abs(uv.y));

	//enumeramos los anillos en función de la cuadrícula
	float ring_index = floor(grid_distance * float(num_rings));
	float quantized_distance = ring_index / float(num_rings);

	//ajustamos con el parámetro `power` para el espaciado entre anillos
	quantized_distance = mix(quantized_distance, pow(quantized_distance, 1.0 + power), 0.5);
	float scaled_distance = quantized_distance * radius;

	//convertimos a coordenadas polares (?) para la posición circular
	float angle = atan(uv.y, uv.x);
	circular_pos = vec2(scaled_distance * cos(angle), scaled_distance * sin(angle));

	//mezclamos la posición original con la posición circular en función de la distancia al centro
	circularity_factor = smoothstep(0.0, 1.0, grid_distance * circularity);
	VERTEX.x = mix(VERTEX.x, circular_pos.x, circularity_factor);
	VERTEX.z = mix(VERTEX.z, circular_pos.y, circularity_factor);

	real_uv = vec2(VERTEX.x, VERTEX.z); //podemos usar esto como UV para la textura.

	VERTEX.y += texture(random, UV).y * 0.1; //le ponemos un poquito de altura a la cosa.
}

void fragment() {
	float depth = texture(random, real_uv).r * deep;
	ALBEDO = mix(colorTop, colorBot, depth);
}
